ATNAUJINTA SISTEMA Į MONOLITINES SIENAS
![](https://www.elektrobalt.lt/media/.renditions/wysiwyg/KOPOS_logo_transp.png)
![](https://www.elektrobalt.lt/media/.renditions/wysiwyg/KOPOS_logo_transp.png)
KOPOS KOLÍN a.s., Čekijos elektros instaliacijos medžiagų gamintojas, siūlo kompleksinius sprendimus įvairiems statybos procesams.
Svarbu pažymėti, kad liejamo betono instaliacinei dėžutei keliami didesni reikalavimai, sandarumo ir temperatūros bei cheminio atsparumo. Tarp KOPOS KOLÍN a.s. gaminių asortimento galite rasti dėžučių, pagamintų taikant progresyvią dvigubo įpurškimo technologiją su minkštais membraniniais įvadais. Klientas gali pasirinkti iš kelių tipų dėžučių, besigylinčių bei skirtingų formų ir diametrų dangčių. Visi variantai užtikrina aukštos kokybės darbą, paprastą naudojimą ir tarpusavio ryšį. Įbetonuotų dėžučių sistema taip pat siūlo tvirtinimo sparnus, skirtus tiesiogiai tvirtinti prie metalinio klojinio, arba stiprų sukibimo magnetą, kuris pritaikomas plieniniuose liejiniuose. Be to, atramos priešpriešiniam montavimui ir atramos lubų kabeliam, todėl kiekviena dėžutė gali būti pritaikyta šviestuvui. Žinoma, taip pat yra įvairių vamzdžių kabeliams, tinkamų lieti betonui.
Pagrindinis kriterijus tai sukurti produktą, kuris visapusiškai pakeičia seniau gamintas sitemas į liejamą betoną. Nauja sistema išplečia galimybes naudojant kokybiškas medžiagas, pagreitinti darbus tiek statybų aikštelėje, tiek gaminamų betono sienų gamyklose.

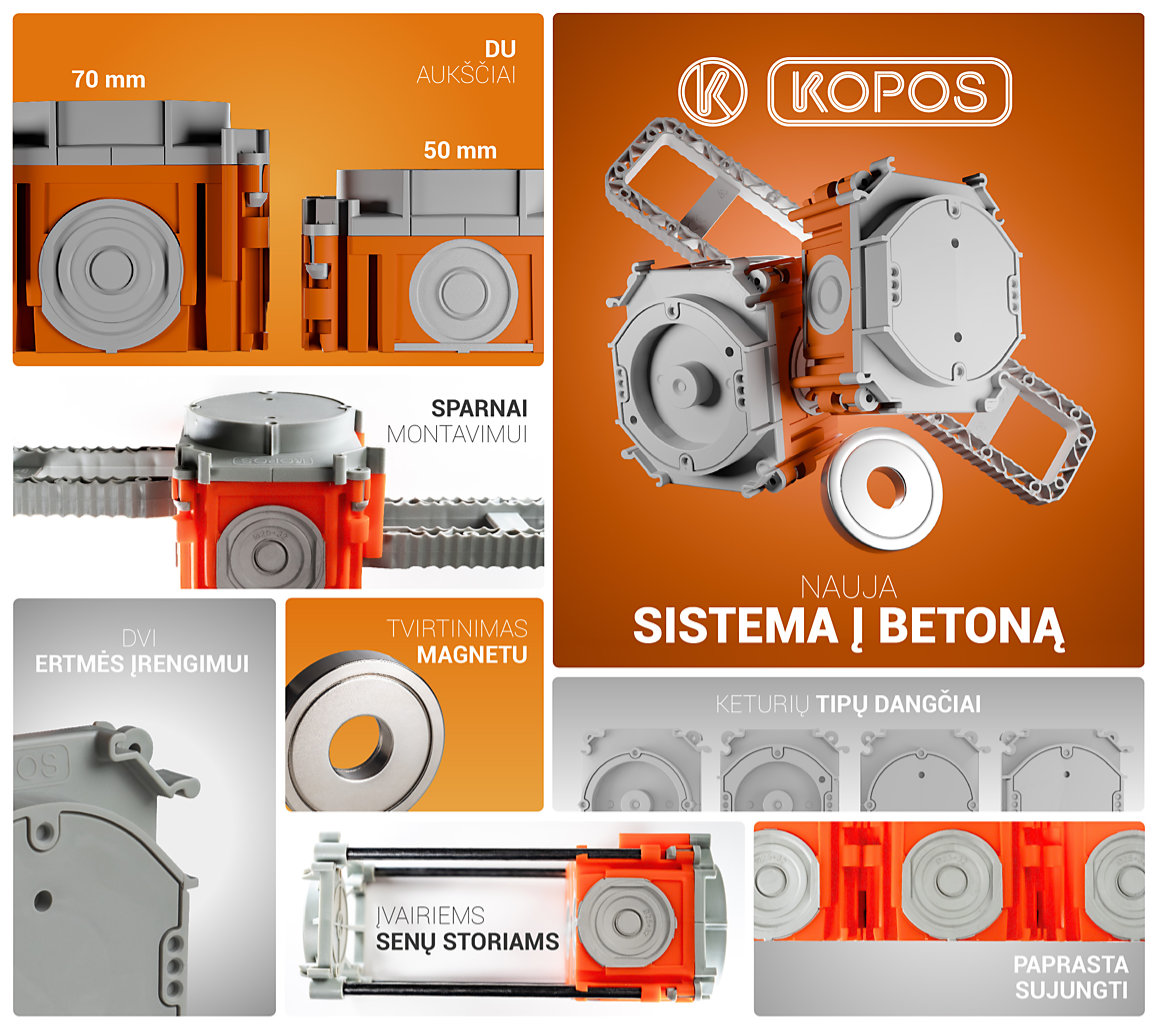

SB-xxx gaminiai yra nauja liejamo betono kabelių dėžučių sistema. Kopos siūlo 8 dėžučių variantus.
Dėžutės, kurios viena nuo kitos skiriasi gyliu ir dangčio forma bei skersmeniu.
Kalbant apie dėžutės gylį, galime rinktis 50 mm arba gilesnį 70 mm variantą.
Yra keturi dangtelių variantai. Jie skiriasi įėjimo skersmeniu, kuris yra 60 mm arba 68 mm. Jie dar skirstomi pagal dangčio tvirtinimo būdą. Du dangteliai tinkami fiksuoti naudojant SB-M1_XX magnetą, kiti du dangteliai tinkami fiksuoti naudojant vinį arba klijuojant.
Naudodami šių dangtelių ir korpusų derinį galime turėti aštuonis rinkinius.
Minėtų komplektų privalumas yra tas, kad klientas gauna sukomplektuotą betono instaliacijos dėžutę (korpusą ir dangtį). Dėžučių korpusuose yra membraninių įvadų, skirtų kabelių vamzdžių įvedimui. Membrana puikiai užsandarina įėjimą nuo nepageidaujamo betono įsiskverbimo.
Kitas privalumas – visų siūlomų dėžučių rinkinių jungiamumas. Kiekvienas rinkinys leidžia abipusį sujungimą arba 71 mm atstumu, tinkantį įrenginiams kombinuotame rėme, arba jungtį 90 mm atstumu.

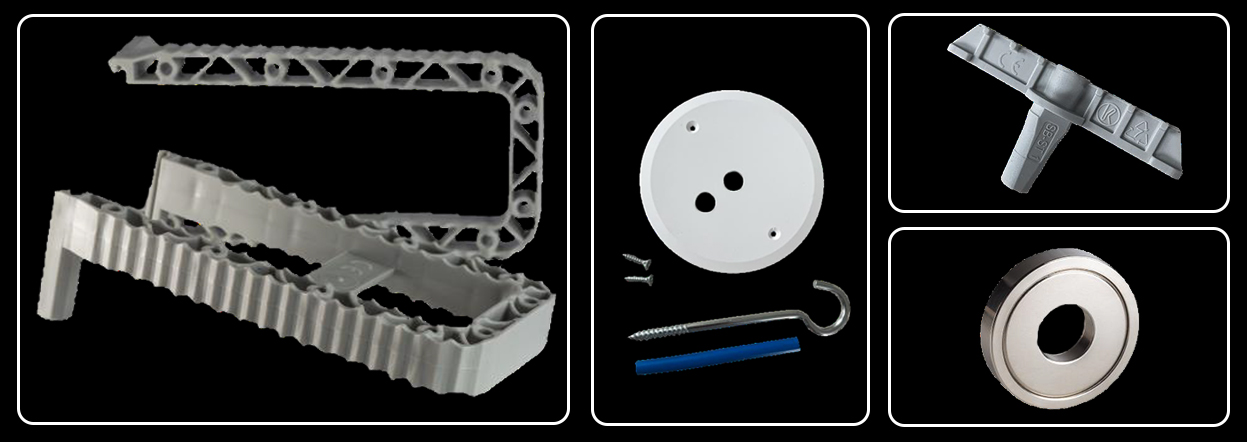

Kiti naujosios Betono sistemos gaminiai – magnetas, tvirtinimo sparnai, atrama, lubų kabliuko atrama ir lubų kabliukas.
![](https://www.elektrobalt.lt/media/wysiwyg/Untitled-2_3.jpg)
![](https://www.elektrobalt.lt/media/wysiwyg/Untitled-2_3.jpg)
Tvirtinimo magnetas naudojamas tvirtinti laidų dėžučių rinkinius, kurių pavadinime yra raidė "M". Šie dangteliai pritaikyti montuoti ant SB-M1_XX magneto, kuris tvirtai laiko rinkinį vienoje vietoje ant metalinio klojinio. Šis tvirtinimo būdas yra labai greitas ir naudingas betoninėms dalims, kurios gaminamos betono gamyklose. Betoninės dalys liejamos gulint ant specialių plieninių liejimo stalų.
Ant konstrukcijų, kurios realizuojamos pilant betoną į klojinius, labiau tinka komplektai, kurių pavadinime yra raidė "L". Šių rinkinių dangteliai pritaikyti tvirtinimui vinimis arba klijavimui prie klojinio.
Kitas dėžutės tvirtinimo statybvietėje variantas yra tvirtinimo sparnų naudojimas SB-MK 1_KB.

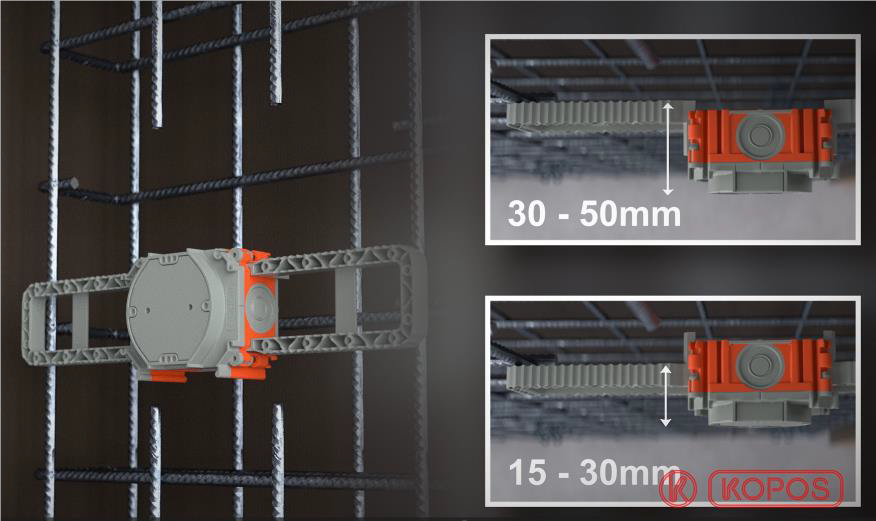

Šie tvirtinimo sparnai yra tiesiog užstumiami ant bet kokio betono dėžutės komplekto ir pritvirtinami prie paruoštos armatūros prisukant arba surišant. Tvirtinimo sparnai leidžia montuoti ant dėžutės dviem būdais, pagal kuriuos galime pasirinkti tinkamesnį montavimą ant paruoštos armatūros:
![](https://www.elektrobalt.lt/media/wysiwyg/3_1.png)
![](https://www.elektrobalt.lt/media/wysiwyg/3_1.png)

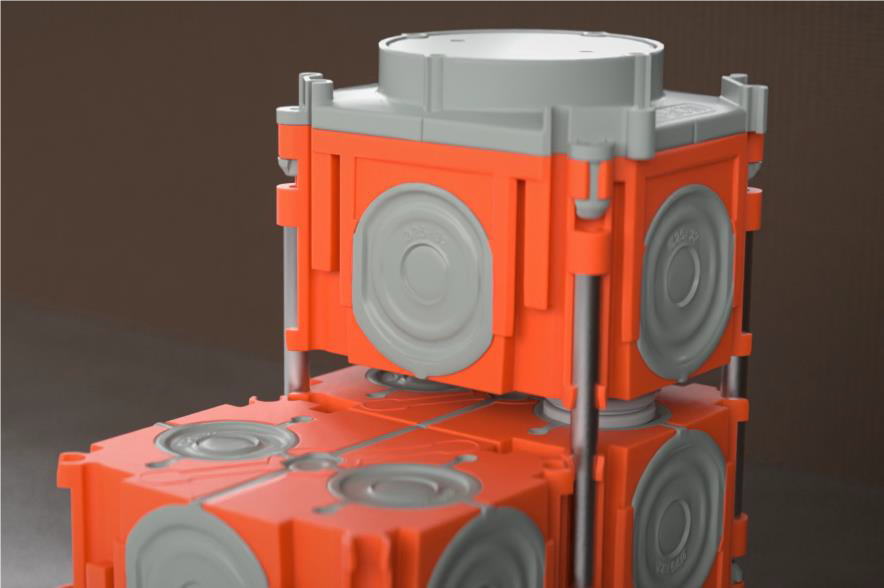

Visi dėžutės rinkiniai leidžia montuoti dvipusias dėžutes. Kad priešingi dėžučių rinkiniai būtų tiksliai vienas prieš kitą ir galėtų juos pritvirtinti, juos galima sujungti 6 mm skersmens plieniniais strypais:
Atrama SB-P 1 _KB naudojama dėžutės mazgams išskleisti tarp dviejų klojinių plokščių, kur vienoje pusėje yra tik atrama, o kitoje - dėžutės mazgas. Šie du gaminiai taip pat tvirtinami vienas prie kito naudojant 6 mm skersmens plieninius strypus. Atrama gali būti naudojama tiek statybvietėje, tiek gamykoje, ji pritaikyta magneto įkišimui ir fiksavimui vinimi.
Kitas naujos sistemos privalumas – galimybė iš kiekvieno siūlomo kabelių dėžučių komplekto į betoną įdiegti lubų dėžutę su atraminiu kabliu šviestuvui pakabinti. Pakanka prieš betonavimą įkišti SB-ST 1_KB lubų kabliuko atramą į dėžutės dugną, o betonui sukietėjus naudoti vieną iš SB-H 50_XX arba SB-H 70_XX lubų kabliukų – priklausomai nuo lubų gylio.
![](https://www.elektrobalt.lt/media/wysiwyg/1_1.png)
![](https://www.elektrobalt.lt/media/wysiwyg/1_1.png)
Pagrindiniai sitemos privalumai: platus dėžučių rinkinys vienu pavadinimu
- Galimybė rinktis iš 8 variantų
- Dvigubo įpurškimo konstrukcija – nereikia papildomai sandarinti įvadų
- Labai greitas ir paprastas dėžutės surinkimas (korpusas + dangtis) nenaudojant įrankių
- Galima prijungti prie į dvigubą dėžutę 71 mm ir 90 mm
- Nauja tvirtinimo galimybė naudojant lanksčius tvirtinimo sparnus instaliacinių vamzdžių įdėjimas be įrankių.
Mes užtikriname, kad galia būtų puikiai paslėpta net betone.
